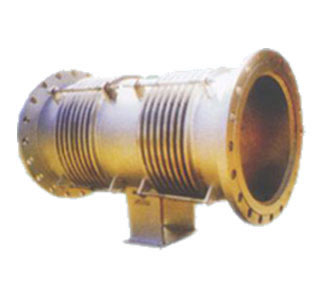

名称:轴向型复式补偿接头

型 号:

价 格:0

 详细介绍

产品型号

公称通径DN

mm

有效波纹管面积
A cm2

波数
N
计算疲劳破坏次数下轴向补偿量 X0 mm 单向式刚轴度
Kx
N/mm
支座尺寸mm 产品总长
L mm
径向最大外形尺寸
H mm
接管端口
尺寸

产品重量Kg
1500 3000 15000 中心高
h
孔距 孔数孔径
a/b 4-d1 法兰连接
1.0GDZB100×20F/J 100 121 10+10 112 95 66 250 200 70/60 4-ф20 731 238 ф108×4 20
1.0GDZB100×20F/J 744 29
1.0GDZB125×18F/J 125 180 9+9 130 116 76 227 220 80/60 738 268 ф133×4 27
1.0GDZB125×18F/J 750 38
1.0GDZB150×16F/J 150 257 8+8 154 130 85 188 240 90/60 772 301 ф159×4.5 33
1.0GDZB150×16F/J 784 45
1.0GDZB200×12F/J 200 479 6+6 168 140 93 191 280 120/60 800 381 ф219×6 38
1.0GDZB200×12F/J 817 56
1.0GDZB250×12F/J 250 769 6+6 190 160 107 391 320 160/60 940 459 ф273×8 60
1.0GDZB250×12F/J 960 82
1.0GDZB300×12F/J 300 1105 6+6 195 163 111 553 360 200/60 1104 511 ф325×8 82
1.0GDZB300×12F/J 1124 108
1.0GDZB350×12F/J 350 1307

6+6

215 180 121 560 400 240/100 4-ф20 1180 571 ф377×8 131
1.0GDZB350×12F/J 1202 163
1.0GDZB400×12F/J 400 1611 6+6 223 186 126 611 440 280/100 4-ф20 1260 621 ф426×10 158
1.0GDZB400×12F/J 1282 202
1.0GDZB450×12F/J 450 1972 6+6 247 207 137 460 480 300/100 1222 672 ф478×10 172
1.0GDZB450×12F/J 1236 219
1.0GDZB500×12F/J 500 2445 6+6 252 210 140 485 520 330/100 1228 729 ф529×10 188
1.0GDZB500×12F/J 1248 244
1.0GDZB600×12F/J 600 3534 6+6 258 216 144 978 580 420/130 1388 860 ф630×10 215
1.0GDZB600×12F/J 1410 295
1.0GDZB700×12F/J 700 4717 6+6 256 215 144 1084 640 500/170 1390 964 ф720×10 546
1.0GDZB700×12F/J
1.0GDZB800×16F/J 800 5822 8+8 336 281 192 889 700 590/170 1700 1050 ф820×10 653
1.0GDZB800×16F/J
1.0GDZB900×16F/J 900 7620

8+8

468 390 262 665 760 660/170 4-ф28 1969 1190 ф920×10 779
1.0GDZB900×16F/J
